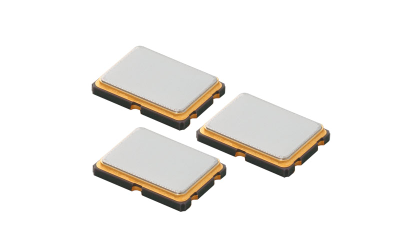

表面封裝性村田晶體濾波器

頻率：20～80 MHz [基本波]

70～150 MHz [三次諧波]

尺寸：XDCAF/XDCAG/XDCAH：7.0×5.0×1.25mm

XDCAE：7.0×5.0×1.50mm

金屬封裝

村田晶體濾波器通過長年累積的經驗，運用獨特的薄板技術開發設計的晶體濾波器具有高可靠性，在無線業務等領域，得到了全球的廣泛應用。

工作溫度范圍：-20～+70℃

濾波器是由電容、電感、電阻組成的濾波電路，主要作用是過濾得到或過濾除去特定頻率的電源信號。晶體濾波器是以石英晶體諧振器為主要元件制造而成的濾波器。由于以晶體為主要元件，晶體濾波器具有帶寬窄、矩形系數小、頻率選擇性優、頻率穩定性好、插入損耗低、抗干擾性好、溫度特性好等優點。

　　濾波器可以分為有源濾波器、無源濾波器兩大類，晶體濾波器是一種無源濾波器。無源濾波器可以分為低通濾波器、高通濾波器、帶通濾波器、帶阻濾波器四種，晶體濾波器是一種帶通濾波器，僅允許特定信號通過，即兩個規定頻率之間的信號可通過，其他的信號被衰減。
