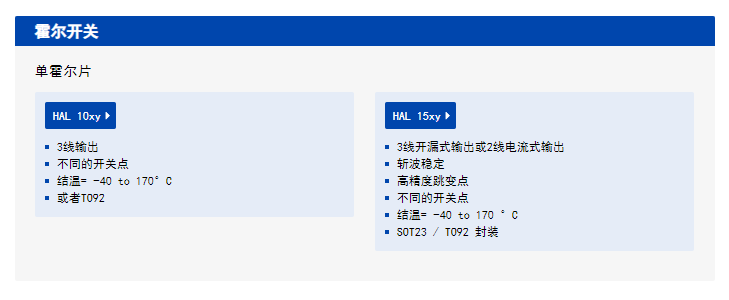

Micronas霍爾開關系列概述

最簡單的應用是把傳感器作為“數碼開關”。磁場強度是以傳感器中預設的或者可編程的固定跳變等級數值來測量和比較的。一旦超過這個數值（開關點），傳感器的輸出改變，使輸出晶體管打開或關閉。這里有兩種開關。三線式開漏輸出型，和兩線式電流編碼輸出型。

深圳宸遠電子科技Micronas代理商|Micronas霍爾開關代理|Micronas霍爾開關|HAL 10xy|HAl 15xy|原裝正品|型號齊全|包運費|交期快

一、Micronas霍爾開關HAL 10xy

HAL1002是改進了的HAL 1000霍爾開啟。主要特點是BON和BOFF雙開啟點可編程序?？梢园旬a(chǎn)品編程序為單一或者慣式，對N極或S極敏銳，常規或電轉輸入信號。

HAL1002有帶斬波偏移補償?shù)臏囟妊a償探測器，直流交換，數字信號處理，推拉輸出級，有EEPROM內存提供標號資料余和鎖定，EEPROM編程的系列界面，和所有引腳的保護設置。

HAL1002通過模塊化輸入電壓來編程。兩點標準簡單化了編程。傳感器、磁場、機械位置生產的差異在總裝時霍爾集團成線路的溫度補償可以設定去適合各種規格的磁材料。這讓全溫度下的開啟點穩定。對各個傳感器數值和EEPROM內存的編程可以用一臺個人電腦和Micronas的工具包輕松完成。

該產品設計適用于嚴酷工作環境下的工業和汽車應用，環境溫度范圍從?40 °C 到 150 °C。

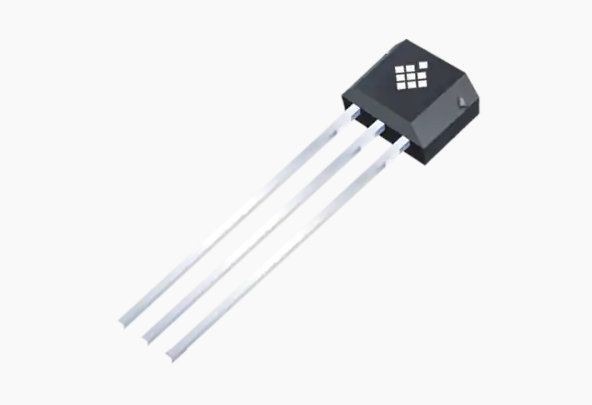

HAL1002以TO92UT含鉛封裝供應。

HAL1002是提供數字輸出信號的單片集成電路。該傳感器基于 HAL 8xx 設計。比較器之前的所有塊都與 HAL 810 相同，信號處理也非常相似。

霍爾板對磁北極和南極敏感。垂直于封裝標記面的外部磁場分量會產生霍爾電壓。該電壓被轉換為數字值，并根據 EEPROM 寄存器的設置在數字信號處理單元 (DSP) 中進行處理。

LOCK 寄存器的設置始終禁止對 EEPROM 存儲器進行編程。該寄存器不能被重置。

只要未設置 LOCK 寄存器，就可以通過對 EEPROM 寄存器進行編程來調整輸出特性。IC 通過調制電源電壓來尋址。在 4.5 V 至 5.5 V 的電源電壓范圍內，傳感器生成模擬輸出電壓。檢測到命令后，傳感器讀取或?qū)懭氪鎯ζ鞑⒃谳敵鲆_上使用數字信號進行應答。數字輸出在通信期間關閉。

內部溫度補償電路和斬波偏移補償可在整個溫度范圍內運行，而開關點的變化最小。該電路還可以抑制由于封裝的機械應力而導致的偏移偏移。非易失性存儲器由冗余 EEPROM 單元組成。此外，HAL 1002 的所有引腳都配備了過壓和反向電壓保護裝置。

Micronas霍爾開關HAL 10xy主要特點

● 具有可編程開關點和開關行為的高精度霍爾開關

● 開關點可編程范圍為 - 150 mT 至 150 mT，步長為磁場范圍的 0.5%

● 具有冗余和鎖定功能的非易失性存儲器 (EEPROM) 中的多個可編程磁特性

● 溫度特性可編程以匹配所有常見的磁性材料

● 通過調制電源電壓進行編程

● 在 - 40 °C 至 170 °C 的結溫范圍內工作

● 在規范中的 4.5 V 至 5.5 V 電源電壓范圍內工作，功能高達 8.5 V

● 在高達 2 kHz 的靜態磁場和動態磁場下運行

● 磁特性對機械應力影響非常穩健

● 所有引腳的過壓和反向電壓保護

● 短路保護推挽輸出

● EMC和ESD優化設計

二、Micronas霍爾開關HAl 15xy

HAl 15xy系列產品是各種霍爾開關，帶有主動偏移和比較器的溫度補償開關，可選擇開關輸出或電流輸出。作為自1993年而來具有長期經驗的，提供了15億汽車開關，并且在高品質霍爾效應傳感器方案中擁有領先經驗的霍爾開關全球供應商，Micronas使用HAL 15xy系列產品擴大了其廣泛的開放產品組合。所有的CMOS晶圓處理都在Micronas的弗萊堡（德國）完成以確保最好的質量控制和最高的靈魂活性。

作為坊名的HAL 5xy系列的升級產品，HAL 15xy有帶短路徑保護的三線開漏輸出和雙線電流輸出。HAL 15xy有最小的SOT23封裝，提供最低性能性能，快速響應時間，以及獨特的安全性能，比如為客戶提供高性價比的上電自檢功能。 HAL 1 5xy有各種不同點的版本，廣泛適用于極限環境

溫度環境下的汽車和工業應用。

HAL 15xy滿足最新的質量和性能安全標準，比AEC-Q100和ISO 26262 ASIL B合規，這讓我們的客戶可以追求最高安全標準的應用。

HAL 15xy 是一個對磁場反應的做開關動作的單體集路產品。如果把磁場的磁力線掛載到這個傳感器，產品產品的霍爾片會按近磁場的比例生產霍爾電壓?；魻栯妷号c比較器里面存儲的臨界點做比較。如果磁場纏繞臨界水平，輸出打開（3線版產品為打開輸出，2線版產品為電流輸入）。設置的磁滯消除除震并提供穩定的開關輸出能力。 “開關偏置補假技術”可補假機應力帶來的磁偏置。

產品可在提供電壓24伏下長期工作，并能承受高達40伏的瞎間過壓。

Micronas霍爾開關HAl 15xy主要應用

末端檢測、無刷直流電機換向、每分鐘轉數 (RPM) 或其他計數測量

Micronas霍爾開關HAl 15xy主要特點

● 采樣和輸出刷新時間為 2 μs

● 帶短路保護開漏輸出的 3 線版本

● 帶電流輸出的 2 線版本

● 典型值的極低電流消耗。1.6 毫安和最大。2 毫安（3 線）

● 2.7 V 至 24 V 的寬電源電壓范圍

● 高達 40 V 的過壓保護能力

● 采用最小的 SOT23 封裝

● 最高 ±8 kV 的 ESD 性能

● 電源引腳的反向電壓保護

● 在最高 12 kHz 的靜態和動態磁場下以最低輸出抖動運行。0.58 微秒（有效值）。定制版本可能高達 93 kHz。

● AEC-Q 100 資格

● 作為 ASIL B 就緒設備，符合 ISO 26262 標準

● 附加功能安全特性，例如：開機自檢、偏置、欠壓和電流水平監控、過熱關斷、輸出電流限制

● ?40 °C 至 170 °C 的寬結溫范圍，專為在惡劣環境中運行而設計

● 磁特性可抵抗機械應力

● 種類繁多的溫度補償恒定開關點

● TO92UA封裝請聯系Micronas服務
