軟端子電容|軟端電容|汽車級軟端子電容|柔性端子電容|樹脂軟端電容提高電路板的抗翹曲、抗彎曲以及抗跌落沖擊性能導電樹脂吸收外部應力，包括熱沖擊或機械應力，為元件提供保護

產品詳情

軟端子電容|軟端電容|汽車級軟端子電容|柔性端子電容|樹脂軟端電容

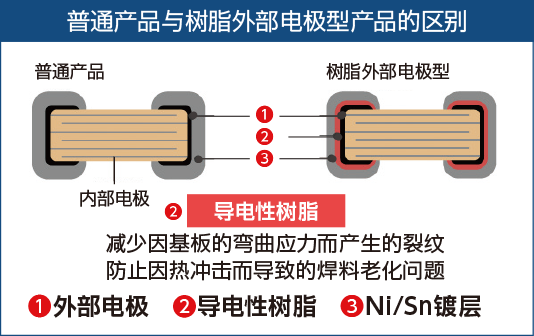

軟端子電容在銅和鎳鍍層之間設計有一個導電樹脂層。在一般軟端子MLCC的端子電極中，銅底層鍍有鎳和錫。該樹脂層能夠吸收因電路板上的熱沖擊或彎曲應力而伴隨焊點的膨脹或收縮產生的應力，防止電容器元件出現裂紋。軟端電容器不僅可以提高抗振性，還可耐受墜落沖擊，并防止翹曲和熱循環。

軟端電容特性

提高電路板的抗翹曲、抗彎曲以及抗跌落沖擊性能
導電樹脂吸收外部應力，包括熱沖擊或機械應力，為元件提供保護

滾筒跌落測試

性能與外觀均未發現任何異常
濕度負荷測試：（85oC/85%/RH/WV/1,000小時）
跌落高度：1m
跌落頻率：16次/分鐘
跌落次數：10,000

軟端子電容應用

針對需要處理已焊接MLCC的電路板的設備，已采取了相應的防撓裂措施
焊點可靠性至關重要的應用，如安裝到鋁電路板的電路、需要強抗彎曲性的SMT應用
智能手機
電腦

智能按鍵
可穿戴設備
車載多媒體
開關電源
基站
汽車應用（EPS、ABS、EV、HEV、LED燈等）

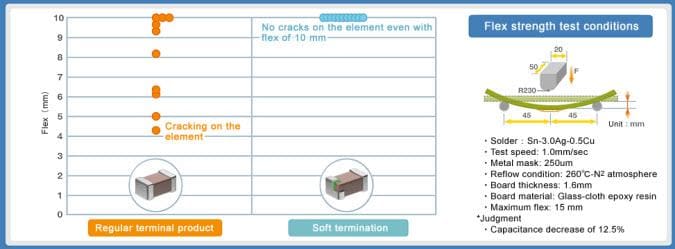

電路板彎曲10mm后也沒有產生裂紋

1206尺寸產品的彎曲強度（一般電極產品與軟端的比較）

彎曲強度比較

電路板抗撓曲性（臨界彎曲）測試的數據 對于傳統產品，即便彎曲約4mm，陶瓷元件也會出現裂紋。而軟終端則可以安全地承受兩倍的彎曲。

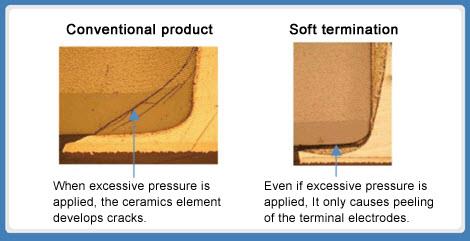

盡管電容器元件不會產生裂紋，但端子電極由于故障安全功能會脫落，甚至在應力過大時也會脫落。

傳統產品中的陶瓷元件在持續承受過大應力時也會產生裂紋。然而，軟終端的元件不會產生裂紋，即便鎳鍍層和導電樹脂層脫落亦是如此，這表明導電樹脂層在預防元件產生裂紋方面的效果十分顯著。

軟端子電容|軟端電容|汽車級軟端子電容|柔性端子電容|樹脂軟端電容

承受壓力時不會產生裂紋

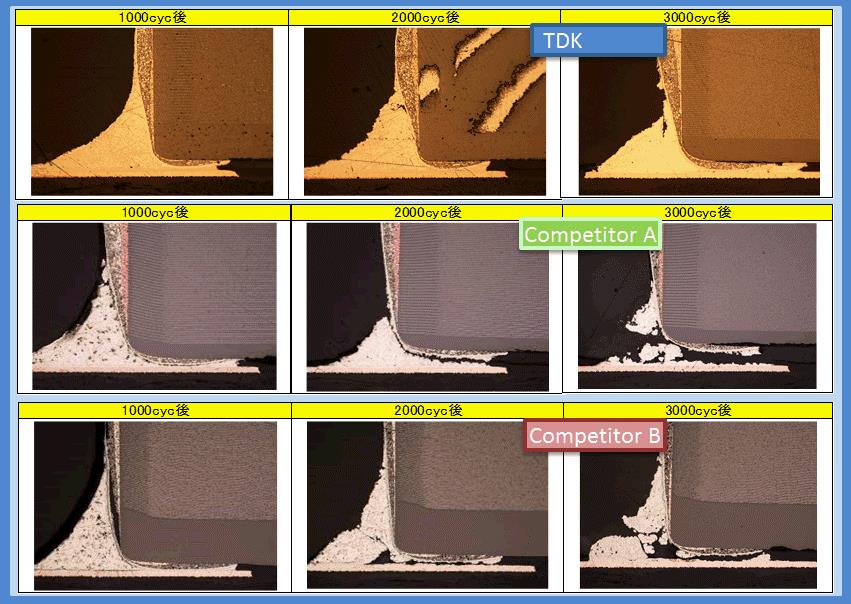

熱循環測試結果

軟端電容器經過3,000次循環后，是唯一仍與焊料連接的電容器，而競爭產品A和B在經過2,000次循環后，整個焊點即開始脫落。這是軟端電容技術的真正優勢。

測試條件如下：-55oC至125oC溫度范圍，持續30分鐘，1000次、2000次和3000次循環遞增。
