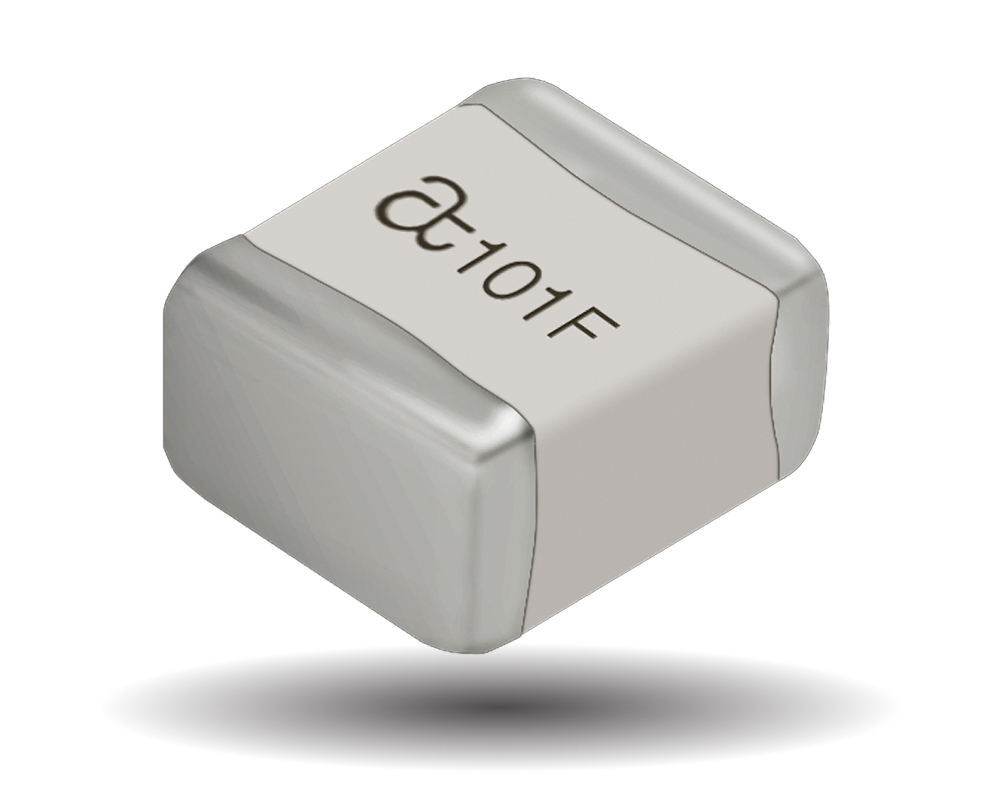

CCT射頻高Q多層片式電容|高Q電容|ATC電容

適用于微波相控陣?yán)走_(dá)T/R組件、射頻功率放大器、濾波器、振蕩器、計時電路、天線調諧、磁共振成像系統等設備中起耦合、調諧、旁路、隔直作用；

 1.特點

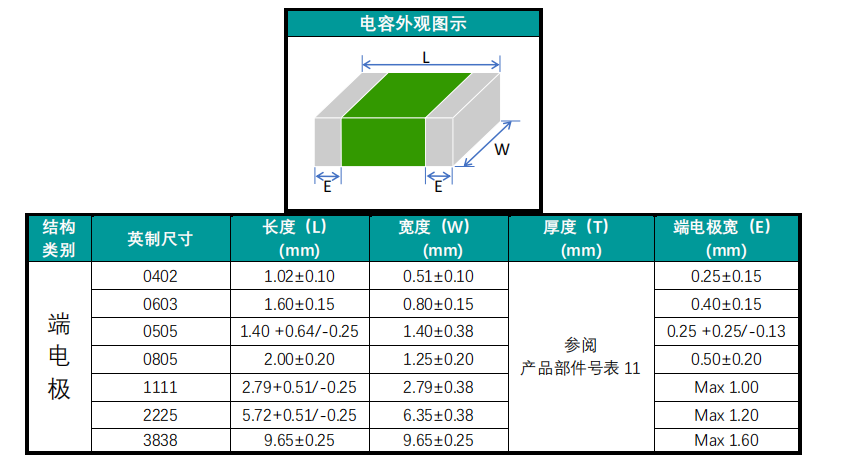

• 尺寸規格系列化，適用于混合集成電路或印刷電路的表面貼裝元件；

• 具有高Q值、低ESR、可靠性高的特點；

• 損耗低、電容量穩定性高、工作頻率最高可達3GHz；


• 國軍標生產線生產；

• 通訊、雷達、彈引信、艦船及航空、航天系統的地面電子設備及民用高端設備；

• 使用于各類設備中的高頻電路、VHF-微波段、射頻及放大電路中。





 2.主要性能指標

• 溫度系數：C0G：0±30ppm/℃；

• 電容量漂移：不超過±0.2%或±0.05pF，取較大者；

• 品質因數（Q值）：頻率為1MHz/1KHz時大于2000

• 老化特性：無；

• 絕緣電阻；在20℃下：≥100000MΩ

• 工作溫度：-55~125℃
