TDK提供有豐富產品線，可用于智能手機、手機等移動設備、車載用及基站用等無線裝置、導航、Bluetooth連接、無線LAN等的高頻產品以及模塊。 在無線設備中，設備間的通信所使用的頻率是固定的。 濾波器擁有僅提取必要頻率信號，去除不必要頻率信號的功能。 使用了低溫共燒陶瓷（LTCC）的濾波器擁有多樣頻率種類、形狀尺寸、端子結構、規格值等。

應用指南

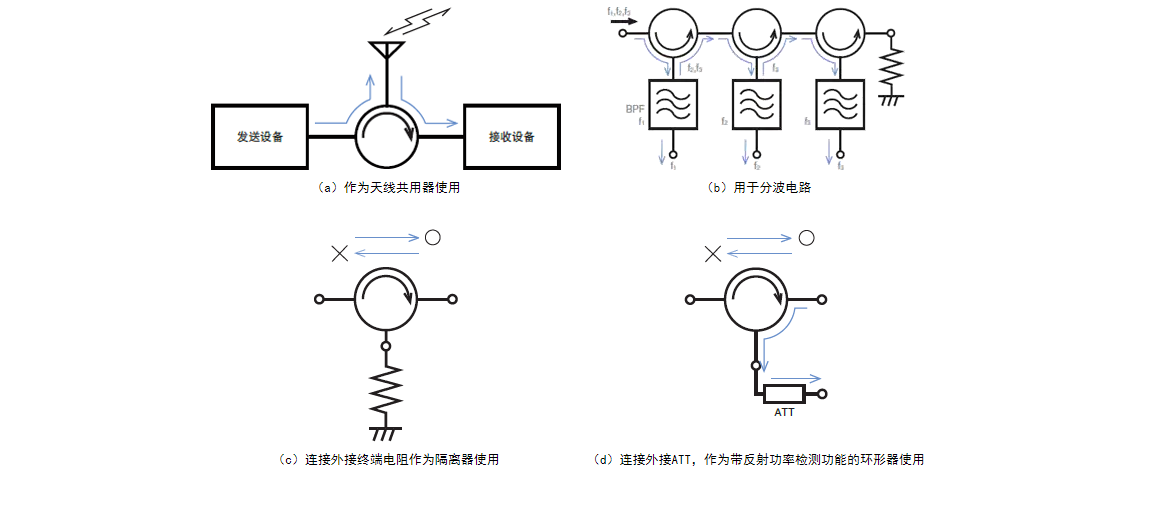

如圖-(a)所示，主要用于天線共用器，或與擁有迅速衰減性的BPF組合用于分波電路中(圖-(b))。同時，若內置于隔離器中的終端電阻無法滿足要求的反射功率標準時，有時會取消內置終端電阻，并如圖-(c)所示，將終端電阻連接在環形器外部，作為隔離器進行使用的情況。通過使用衰減器(ATT)替代終端電阻，可以使其變?yōu)閹Х瓷涔β蕶z測功能的環形器(圖-(d))。
