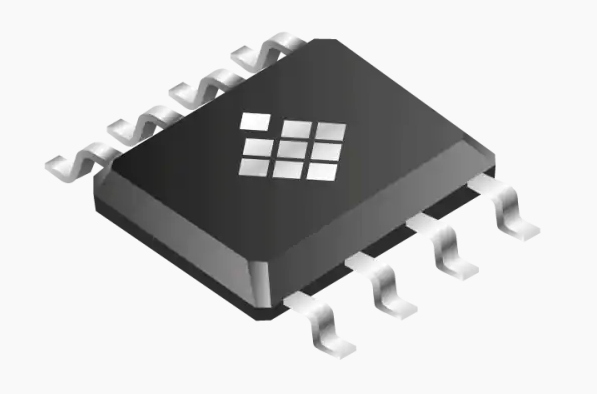

TDK角度傳感器產品特性

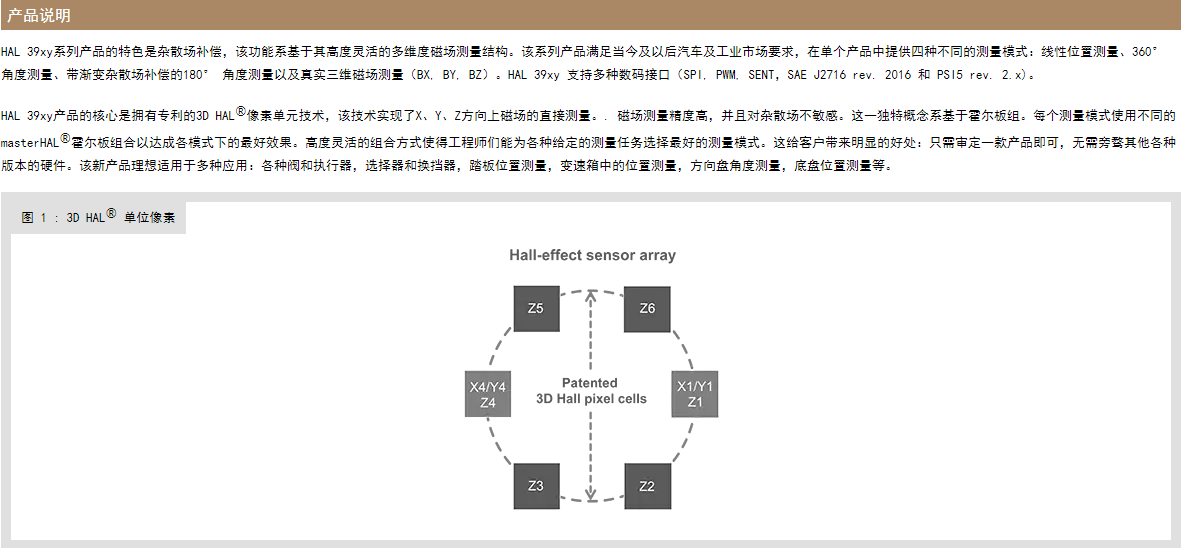

TDK角度傳感器通過測量磁場的正弦和余弦分量來捕獲磁場矢量。來自TDK-Micronas的新3D HAL技術使其成為可能。垂直霍爾板測量芯片平面上的磁場分量，而不測量垂直于芯片表面的分量。這種傳感器直接通過與測量的角度或位置成比例的輸出信號提供角度和位置信息。 HAL 37xy系列傳感器可以測量BX、BY和BZ三個磁場分量。這為位置檢測提供了一套潛在的應用，例如寬度距離、角度或貫穿軸角測量。芯片上信號處理計算出兩個磁場分量的角度，并將該值轉換為輸出信號。傳感器在規定的溫度范圍內表現出優異的漂移性能，從而為角度或線性測量提供了一種新級別的精度。傳感器具有任意可編程步進線性特性，用于輸出信號的線性化。

應用指南

主要特性可以通過對非易失性存儲器進行編程來調整到磁路上。 傳感器包含先進的機載診斷功能，這會加強故障安全檢測.該裝置是為汽車和工業用途而設計的。 HAC 37xy的特點是用于改善電磁兼容性(EMC)和無PCB用途的集成電容器。HAR 37 xy是HAL 37 xy系列的雙模具版本。每個傳感器提供真正的冗余，因?yàn)樗蓛蓚€(gè)堆疊在一個封裝中獨立的模具構成。堆疊模結構保證了兩個模具都能檢測到相同的磁場位置，從而產生同步測量輸出
