TDK無線充電磁性片產品特性

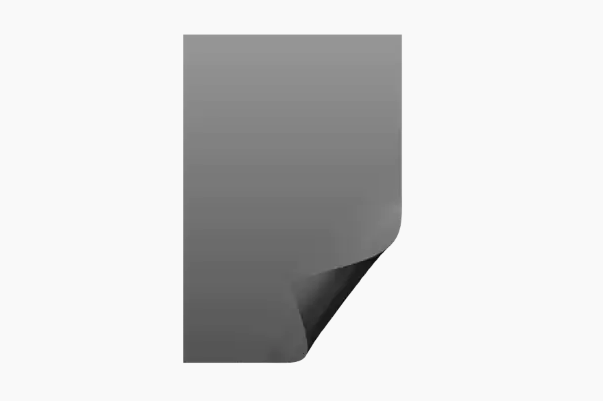

TDK無線充電磁性片是由磁性材料和樹脂制成的電磁屏蔽材料。 可在廣頻帶的頻率范圍內抑制由電子設備所發出的放射噪音。因?qū)儆谌彳浨壹庸ば詢?yōu)良的片狀產品，可以輕松地安裝到筆記本電腦和數字照相機、手機等便攜設備上。與鐵氧體燒結體相比，輕量且具有優良的耐沖擊性。同時，通過添加金屬層，擴充了更為輕薄、且可在廣頻帶范圍內抑制噪音的產品線。 FPC是鐵氧體粉末和塑料的均勻混合物，具有優異的機械和磁力性質。這種堅固的材料可以加工成注塑零件或柔性薄膜，開拓創新性用途。

應用指南

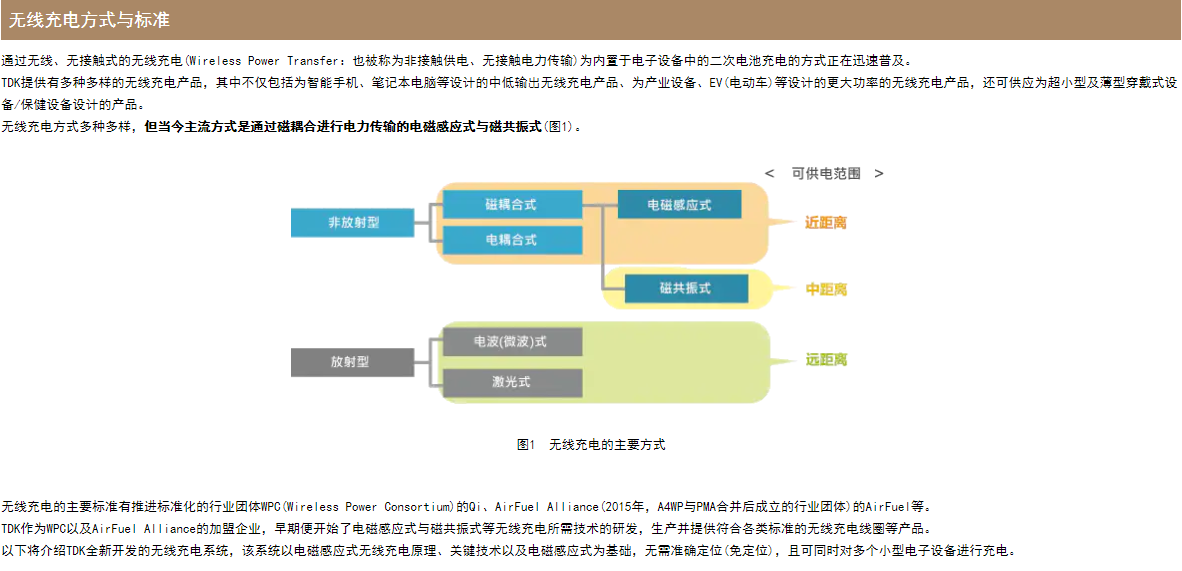

在電磁感應式無線充電中，線圈之間需保持較近距離，這是因?yàn)榫€圈之間距離越大，部分磁通將會變?yōu)槁┐磐?leakage flux)而無法進行傳輸，從而導致兩個線圈的磁耦合減弱(圖3)。將發射線圈以及接收線圈的電感分別設為L1、L2，兩個線圈間的互感設為M，磁耦合程度以耦合系數k表示，則可成立以下公式。k＝M/√L1?L2
