電容嘯叫噪音解決方案——LLC諧振電路的大功率電源用諧振高頻電容

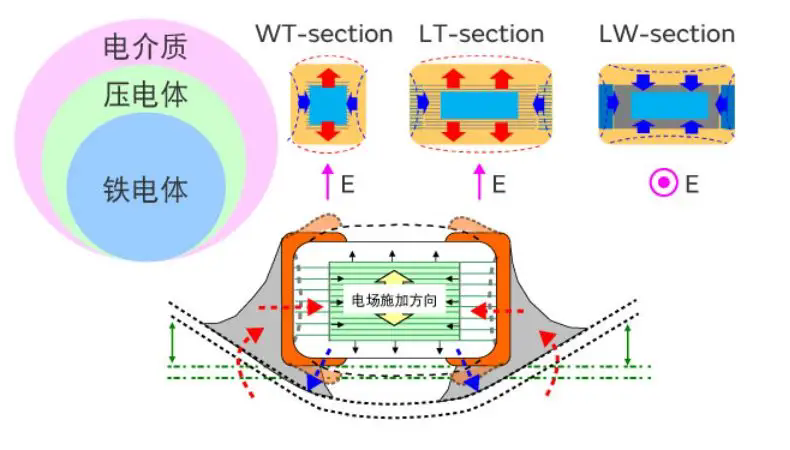

貼片電容嘯叫的原因與原理如下

CCT宸遠科技開發出一種新品的C0G/NP0陶瓷質介材料，用于LLC諧振電路的大功率電源用諧振電容，有100V, 500V,630V,1000V系列；封裝有1206 1210 1812，容值最大可達到470nF。
大功率開關電源用諧振高頻電容可廣泛應用于大功率無線充電器，車載OBC，太陽能光伏逆變器電源和AI服務器電源，電容嘯叫噪音解決方案 常用型號規格如下：
1206-C0G/NP0-100nF-100V
1206-C0G/NP0-10nF-630V
1206-C0G/NP0-1nF-1000V
1210-C0G/NP0-10nF-1000V
1210-C0G/NP0-15nF-1000V
1210-C0G/NP0-22nF-1000V
1210-C0G/NP0-33nF-630V
1812-C0G/NP0-100NF-100V
1812-C0G/NP0-220NF-100V
2220-C0G/NP0-220NF-100V
       電容嘯叫噪音解決方案，隨著新能源的廣泛使用，人們對能源的轉換及高效利用越來越關注，LLC諧振轉換器能滿足現代電源設計所提出的苛刻性能要求，因此已成為電力電子領域的熱門話題。由于可以實現更高的開關頻率并降低開關損耗，這些開關模式 DC/DC 電源轉換器通常用于大功率、高效率的應用中。比如功率大于2KW的電源，工程師們一般都會優先考慮此拓?fù)浣Y(jié)構，像車載OBC，充電機，太陽能微逆變器，大功率無線充等。LLC諧振轉換器以諧振腔為基礎，其中的電感和電容可在特定頻率下振蕩，產生諧振頻率，從而高效地將直流電壓由某個值轉換成另一個直流電壓值。它一般由4個部分組成：電源開關、諧振腔、變壓器和二極管整流器（見下圖）。
      首先，電容嘯叫噪音解決方案 MOSFET功率開關將輸入直流電壓轉換為高頻方波。然后，方波進入諧振腔，諧振槽消除了方波的諧波，輸出基頻正弦波。正弦波通過高頻變壓器傳輸?shù)阶兞髌鞯拇渭?jí)，根據應用情況將電壓調高或調低，最后二極管整流器將正弦波轉換為穩定的直流輸出。電容嘯叫噪音解決方案



       電容嘯叫噪音解決方案 LLC轉換器之所以能夠在極高功率下保持高效率，是因?yàn)樗哂兄C振特性，其核心的器件是性能穩定的電容器。在傳統的LLC電路中，大量使用廉價的薄膜電容器，但是隨著所需電源的功率越來越大，電路的電流越來越大，溫度越來越高，薄膜電容很難適應這種工況要求，故工程師將目光轉向了通流能力大，耐溫更高，體積更小的陶瓷電容，而特殊的C0G材質的大功率電源用諧振電容剛好適合這種應用趨勢。
      大功率電源用諧振電容對于降低傳輸損耗，提高功率傳輸效率有至關重要作用，其關鍵的特性如ESR、紋波-溫升等參數可以做到比普通2類瓷更優秀的表現，幫助諧振電路實現更高的開關頻率。電容嘯叫噪音解決方案。
