隨著筆記本電腦、平板電腦、游戲機及其它數碼設備的便捷可擴展性、顯示分辨率和功能性的不斷提高，其傳輸信號的速度和容量也逐年增加。而與此同時，設備造成的電磁干擾（EMI）的頻率和振幅也有所增強。因此，必需采取行動控制對其它設備的影響以及傳輸信號質量的惡化。

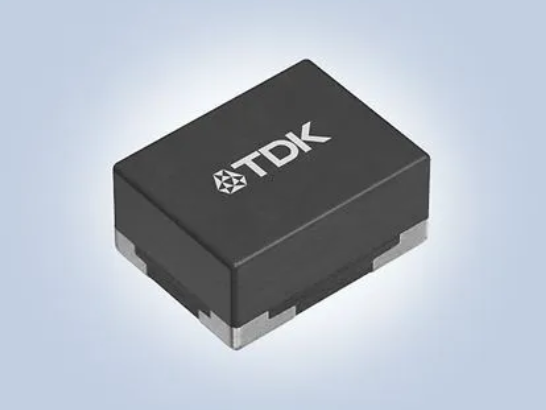

      作為應對電磁干擾的對策，TDK 推出了面向高頻率高速差分傳輸應用的共模濾波器。新的面向高速差分傳輸應用的TCM06U系列小型降噪薄膜共模濾波器（0.65 x 0.5 x 0.3 毫米 – 長 x 寬 x 高）, 為電子設備的小型化、纖薄化和輕量化提供支持。TDK薄膜共模濾波器TCM06U系列于2024年8月開始量產。



     TDK薄膜共模濾波器TCM06U系列可在20 GHz或更高的截止頻率下支持20 Gbps高速信號。10 GHz下的共模衰減達30 dB或以上，可有效控制高頻噪聲。從85到90 Ω范圍內的阻抗匹配可控制高速USB線路的反射。內部導線圈圖案采用TDK專有的精細圖案排列設計，應用了薄膜法以及TDK磁頭研發過程所中積累的技術。

TDK薄膜共模濾波器TCM06U系列主要應用

筆記本電腦、平板電腦、智能手機、STB、AR/VR/MR、游戲機等設備的 USB 接口

TDK薄膜共模濾波器TCM06U系列主要特點

業內首款*實現在10 GHz下的共模衰減為30 dB的產品

截止頻率（濾波器電路中通頻和過渡區之間的邊界頻率）達20 GHz或以上，且支持高速信號

優化設計，大幅提升USB 3.2 和 USB 4接口的噪聲控制能力

     為控制未來差分傳輸線路中預期將大幅增加的輻射和外生電磁干擾，TDK將繼續致力于開發小型薄膜共模濾波器，提供優質服務，提高傳輸信號質量。
