在貼片生產程中，貼片電容為什么會出現斷裂及貼片電容失效

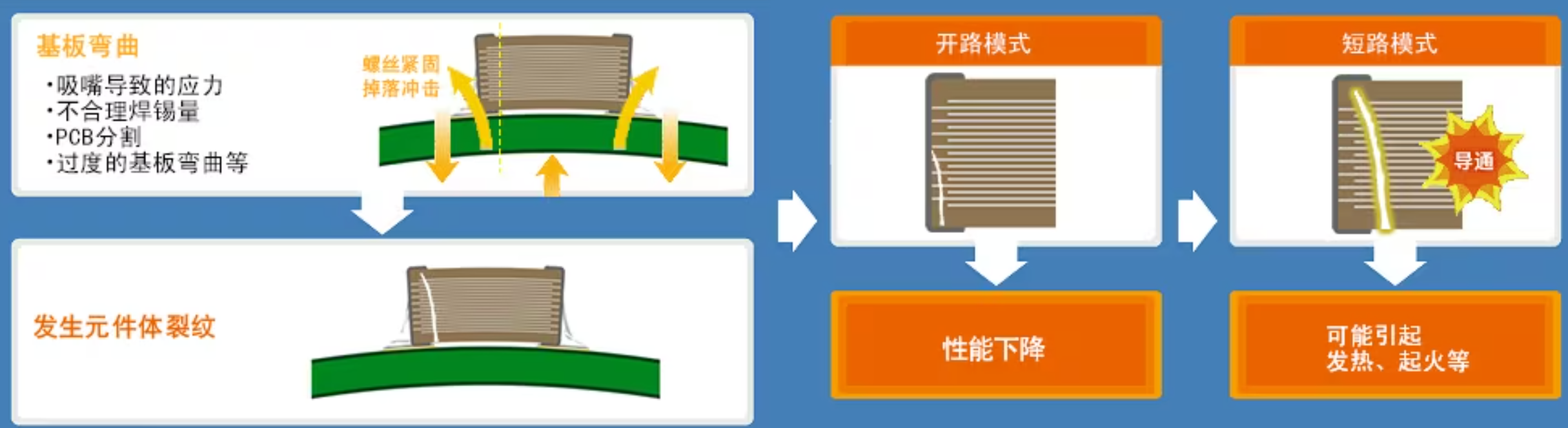

1、貼片電容在貼裝過程中，若貼片機吸嘴頭壓力過大發生彎曲，容易產生變形導致裂紋產生;

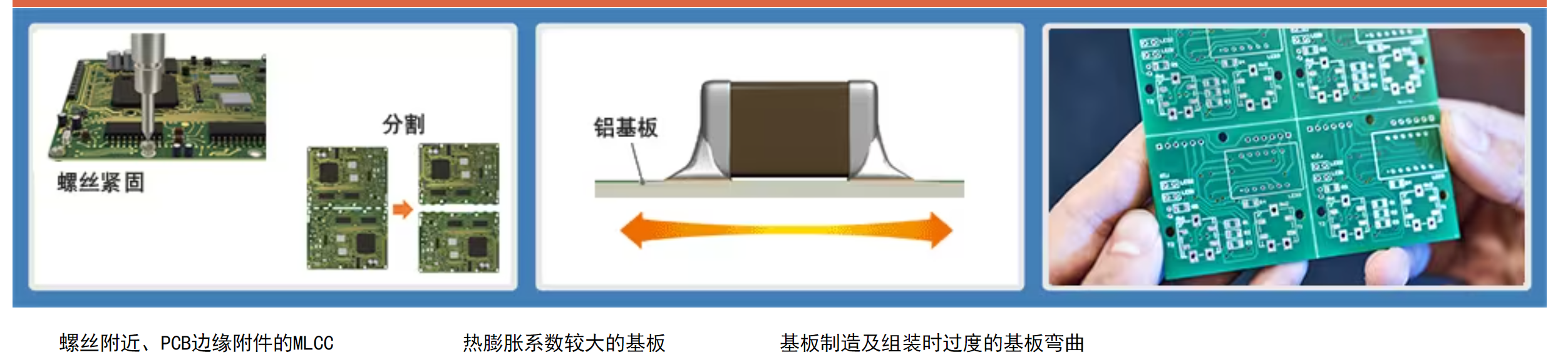

2、如該顆料的位置在邊緣部份或靠近邊源部份，在分板時會受到分板的牽引力而導致電容產生裂紋最終而失效

。建議在設計時盡可能將貼片電容與分割線平行排放。當我們處理線路板時，建議采用簡單的分割器械處理，如我(

門在生產過程中，因生產條件的限制或習慣用手工分板時，建議其分割槽的深度控制在線路板本身厚度的1/3~1/2

之間，當超過1/2時，強烈建議采用分割器械處理，否則，手工分板將會大大增加線路板的撓曲，從而會對相:

關器件產生較大的應力，損害其可靠性。

3、焊盤布局上與金屬框架焊接端部焊接過量的焊錫在焊接時受到熱膨脹作用力，使其產生推力將電容舉起，

產生裂紋。

4、在焊接過程中的熱沖擊以及焊接完后的基板變形容易導致裂紋產生:電容在進行波峰焊過程中，預熱溫度

，時間不足或者焊接溫度過高容易導致裂紋產生，

5、在手工補焊過程中。烙鐵頭直接與電容器陶瓷體直接接觸，容量導致裂紋產生焊接完成后的基板變型(如

分板，安裝等)也容易導致裂紋產生。

貼片電容斷裂解決方案

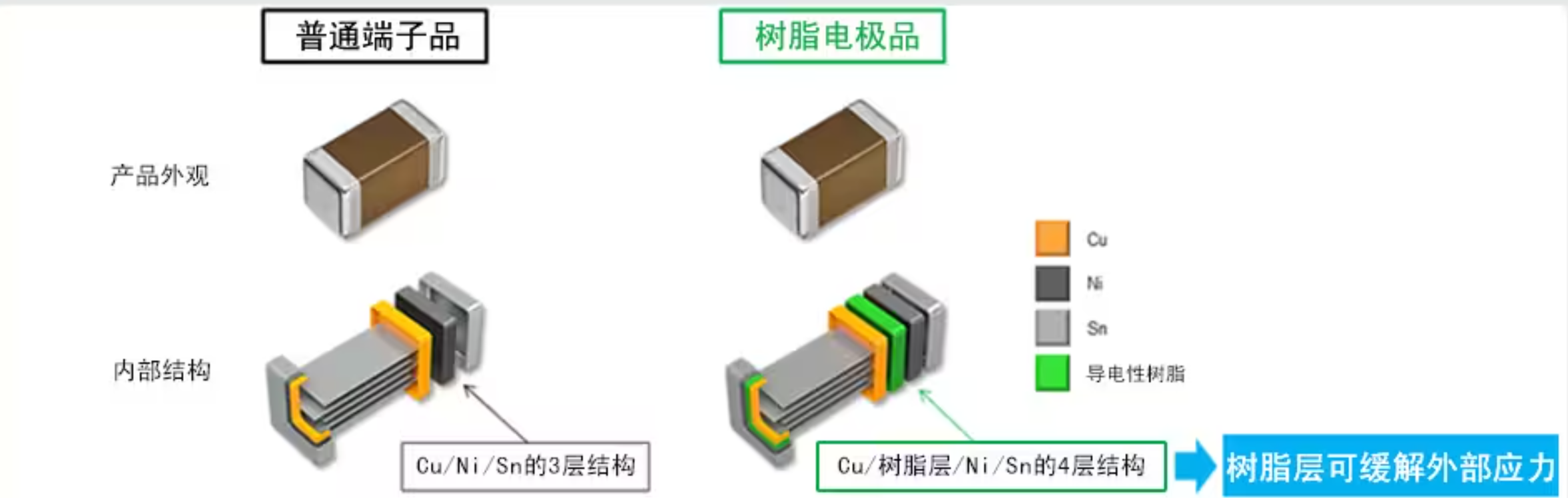

軟電極品的端電極結構和普通產品不同。普通端子為銅、鎳、錫3層結構，軟端子品在銅與鎳之間添加了導電性樹脂層，因此為4層結構。該導電性樹脂層可緩解外部應力，從而避免發生裂紋。

緩解應力的效果可通過彎板試驗驗證。當基板彎曲10mm時，普通端子會發生裂紋，而軟端子品并沒有發生裂紋。進一步加壓后，普通端子產品中器件本體產生了裂紋，但軟端子中的鎳層和樹脂軟端子層相剝離，未能在器件本體中發現裂紋，可確認其擁抑制器件發生裂紋的效果。

軟端子產品的特點

軟電極構造可實現良好的抗機械應力和熱沖擊特性

• 擁有可在150°C以?xún)?nèi)使用的X8R/X8L產品

• 擁有溫度特性和DC偏壓特性穩定的C0G品

軟端子主要用途

• 電源回路用安全設計

• 工程內基板彎曲對策品

• 因熱沖擊所造成的焊接裂紋對應品

• 移動設備和智能鑰匙等跌落風險高的產品

以上就是深圳宸遠給大家分享的經驗與方法，希望能幫到大家，更多信息可以聯系溝通
