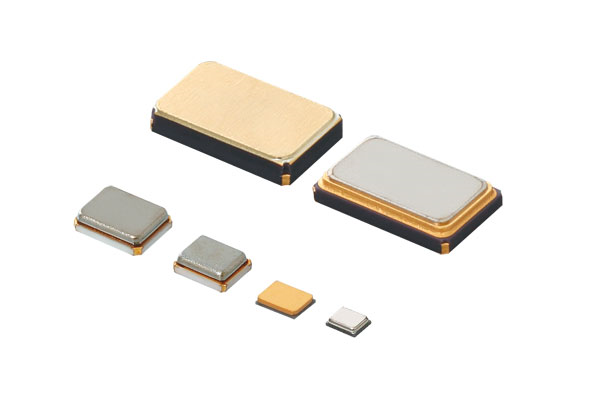

MURATA村田晶體諧振器是利用晶體特有的壓電現象，從機器的諧振中產生一定頻率的一種電子元件。現如今，晶體諧振器已經被廣泛應用于電視機、電腦、DVD等家用電器中，也可用于衛星通信、移動通信等通信行業和汽車電子行業。那么，我們?cè)谑褂肕URATA村田晶體諧振器時都應該注意哪些問題呢，下面MURATA村田代理商深圳宸遠電子科技為大家簡單講解一下。

      首先，在我們?cè)O(shè)計PCB布局圖時，必須注意“ 防止負阻減少”、“ 防止EMI問題”兩大重點問題。在設計PCB布局圖時，振蕩電路中信號圖案長度應盡可能短，盡可能減少雜散電容/電感。不應在振蕩電路中使用插孔，否則會引起很大的EMI。PCB電路板接地或是信號通道不應該置于多層電路板的中間層，從而與振蕩電路重疊，因?yàn)檫@樣一來，地面和振蕩電路間的雜散電容將會增加。雜散電容增大可能會造成振蕩裕量不足，從而造成振蕩停止。信號通道靠近C-MOS逆變器輸入端，會因放大波形噪音而產生EMI。如果為電屏蔽安排了接地區域，要放置在振蕩電路板的背面。如果將接地圖案放置在中間層的話，就會使振蕩裕量出現上述情況。圍繞振蕩電路的接地圖案不可以靠近振蕩電路，以防止產生較大的雜散電容。

      其次，在安裝MURATA村田晶體諧振器時，推薦使用使用具有光學定位功能的機械，這樣做可以防止機械應力過大。在進行批量生產前，請確保使用貼片機進行評估，注意不要使用利用機械定位的貼片機。

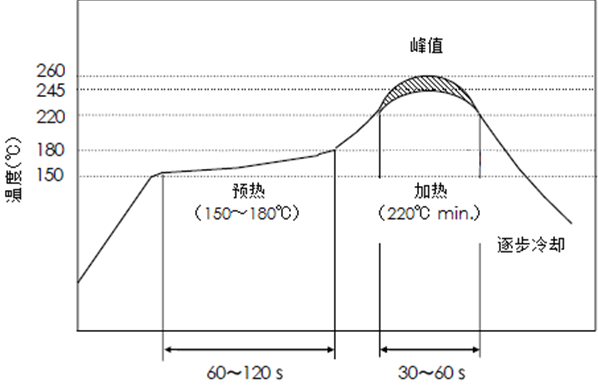

       在進行村田晶體諧振器焊接時應通過回流焊接來焊接晶體諧振器。焊接時所用的焊劑需注意使用樹脂基焊劑，不要使用水溶性焊劑。注意在下述條件下進行焊接 : (Sn-3.0Ag-0.5Cu) 。焊膏的標準厚度應為0.10~0.15mm。

      最后，在使用MURATA村田晶體諧振器時，注意不能在村田晶體諧振器上進行保形涂層或者清洗，因?yàn)榇逄锞w諧振器不是密封的。
