在智能手機和可穿戴終端等上搭載的 IC 周圍，使用多層陶瓷電容器去耦。隨著設備的薄型化和多功能化、電池的大型化等，元器件的封裝面積不斷縮小，不再采用封裝到電路板上的傳統方式，而是將薄型元器件封裝到 IC 組件的背面等，需要進一步提高封裝密度。并且，隨著第 5 代移動通信（5G）服務的開始、智能手機的高性能化等，所搭載的 IC 進一步提高速度，為了使其能夠穩定工作，必須在 IC 周圍配置低 ESL 的去耦電容器。

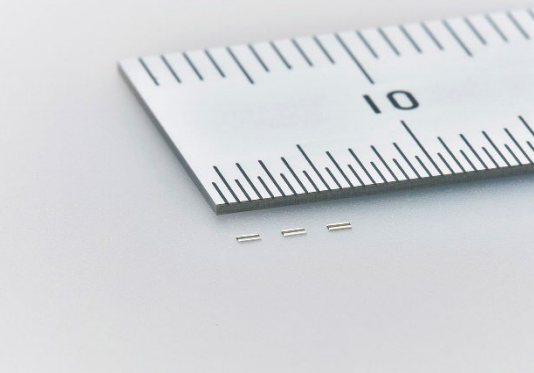

因此，太陽誘電株式會社推出了薄型多層陶瓷電容器“AWK105 BJ474MN”、“PWK105 C6474MN”（均為0.52x1.0x0.1mm，厚度為最大值），并使其實現了商品化。

太誘TAIYO|太誘代理商|太誘電容|太誘薄型多層陶瓷電容器被用于智能手機和可穿戴終端等需要薄型化的設備的 IC 電源線去耦用途。通過在縱向配置外部電極，不僅實現低 ESL，而且使靜電容量提高到本公司原有產品“AWK105 BJ224MN”（尺寸相同，靜電容量 0.22μF）的約 2 倍，達到 0.47μF。適合因 5G 發展而日益高速化和高性能化的智能手機的 IC 去耦用途。

于是太陽誘電提高原有的基片薄層技術，并且在縱向配置外部電極，推出新產品“AWK105 BJ474MN”、“PWK105 C6474MN”，兼具厚度?。?.1mm）和 ESL 低的特點，使靜電容量提高到本公司原有產品的約 2 倍。

今后太陽誘電株式會社仍將研發薄型多層陶瓷電容器商品，進一步擴大容量、提高性能。

太誘TAIYO|太誘代理商|太誘電容|太誘薄型多層陶瓷電容器用途
智能手機和可穿戴終端等需要薄型化的設備的 IC 電源線去耦用途

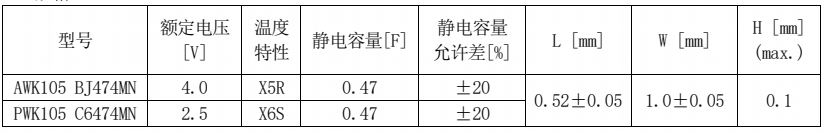

太誘TAIYO|太誘代理商|太誘電容|太誘薄型多層陶瓷電容器規格

了解太誘產品更多信息，歡迎咨詢太誘代理商深圳宸遠電子科技！
