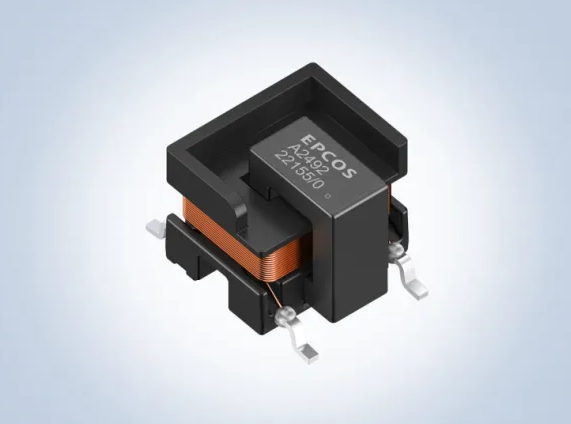

TDK擴展了愛普科斯 (EPCOS) InsuGate系列 (B78541A) SMT變壓器產品組合，推出兩款新型元件。TDK/EPCOS變壓器InsuGate系列 (B78541A) 新元件采用錳鋅 (MnZn) 鐵氧體磁芯，尺寸緊湊，支持高工作電壓，工作頻率為100 kHz至500 kHz，工作溫度為-40°C至+150°C，非常適合電動汽車（經AEC-Q200認證并符合AQG標準關于振動的要求）和工業電子中的IGBT和MOSFET門極驅動應用。TDK/EPCOS變壓器元件繞組的圈比為1:1.08 (B78541A2467A003) 或1:1.07:0.6 (B78541A2492A003)，具體視型號而定。憑借低至4 pF的耦合電容，這種SMT變壓器還適用于SiC或GaN半導體應用。TDK|EPCOS|TDK變壓器|EPCOS變壓器

        通過結合相對耐漏電起痕指數 (CTI) ≥600 V的高性能塑料材料和特殊的線圈設計，TDK/EPCOS變壓器新元件的尺寸僅為13.85 x 10.5 x 9.2 mm（長x寬x高），具有比傳統絕緣或灌封元件更短的空間間隙和爬電距離。以UI7平臺為例，其一次繞組與二次繞組之間的爬電距離>9.2 mm，局部放電熄滅電壓≥840 V（峰值電壓），并能通過3 kV（50 Hz，1 s）的交流高壓測試。雖然元件重量僅為2克，但符合IEC 61558標準，達到工作電壓高達300 V（交流）下的加強絕緣或700 V（直流）下的基本絕緣要求，從而可滿足諸多工業和汽車應用的要求。TDK|EPCOS|TDK變壓器|EPCOS變壓器

       TDK/EPCOS變壓器新的UI7系列有兩種型號可供選擇，支持正激式和推挽式拓?fù)涞睦@組配置，并能提供相應數量的輸出。

TDK/EPCOS變壓器InsuGate系列 (B78541A) SMT變壓器主要應用
 ● 開關電源（橋式拓?fù)洌?/span>

 ● 門極驅動電路；

 ● 電隔離的DC-DC轉轉器；

 ● 電隔離的單通道IGBT驅動器集成電路 (IC)。

TDK/EPCOS變壓器InsuGate系列 (B78541A) SMT變壓器主要特點與優勢

 ● 緊湊尺寸：13.85 x 10.5 x 9.2 mm（長x寬x高）；

 ● 表面貼裝 (SMT)；

 ● 較短的間隙和爬電距離：分別為8.14 mm和 9.2 mm；

 ● 低耦合電容：4 pF（典型值）；

 ● AEC-Q200認證并符合AQG標準關于振動的要求。
