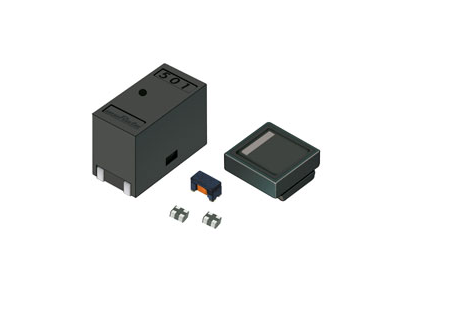

村田共模濾波器|MURATA共模濾波器是一種濾波器，可降低在差分傳輸線（通用：USB/HDMI/Mipi等/汽車：CAN/CAN-FD/100Base-T1/1000Base-T1/SerDes/A2B?等）、電源線和音頻線中成為問題的共模噪聲。

村田共模濾波器|MURATA共模濾波器有2個優點。

①即使信號和噪聲的頻率重合，只要傳導方式不同，就能清除噪聲。

②即使通過差模大電流，也不會出現磁芯飽和從而導致性能下降

共模扼流線圈最大的特點就是不用借助頻率就能分離噪聲和信號。最近高速差動傳遞作為電子設備信號傳遞方法使用的情況不斷增加。USB、SATA、HDMI是高速差動傳遞的代表。高速差動傳輸線中的信號頻率很高，故而無法像鐵氧體磁珠那樣，利用頻率區分噪音和信號的濾波器無法將之適當分離。若是重視對信號的影響，就無法清除噪聲；若是重視清除噪聲，則一部分信號也會衰減，影響信號的質量。共模扼流線圈是根據傳遞方式分離信號和干擾，因此即使通過高速信號，只要是差模，就不會造成影響。高速差動傳輸線中的信號只有原則差模，此處構成干擾的主要是共模，因此通過使用共模扼流線圈，可在不影響高速信號的情況下有效消除共模干擾。

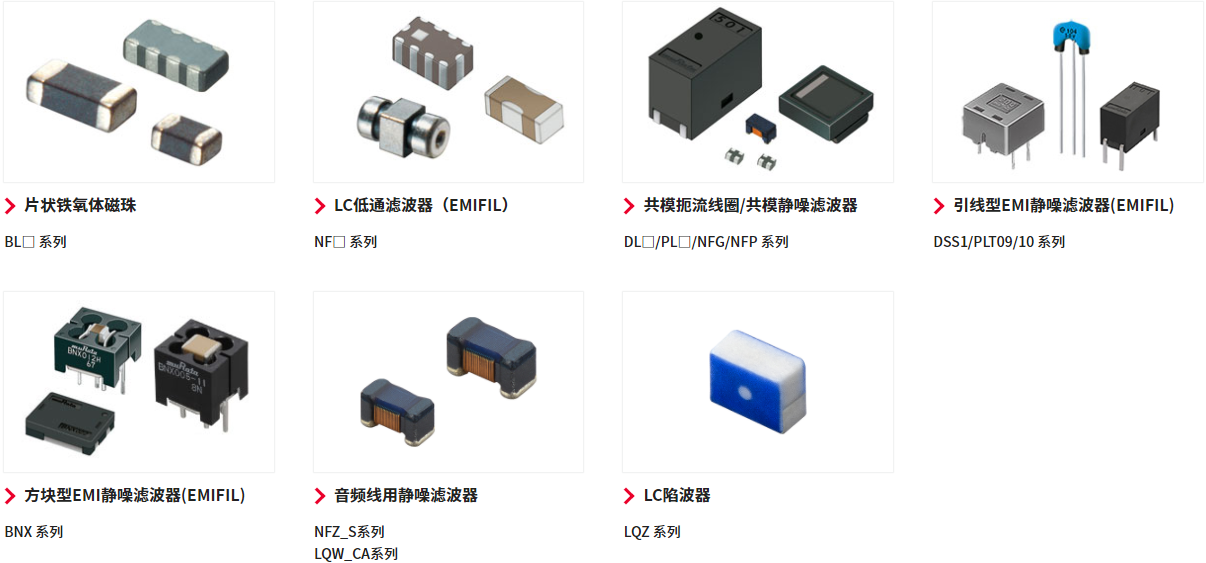

村田共模濾波器|MURATA共模濾波器不會對信號產生影響（高截止頻率），最適合用于消除數MHz至數100MHz的共模噪聲。您還可以通過產品系列一覽和應用領域來搜索產品。之前出現的片狀鐵氧體磁珠和片狀三端子電容器是利用干擾頻率比信號頻率稍高的原理，將之作為低通濾波器來選擇性地消除干擾。共模扼流線圈雖然也是干擾濾波器，但其原理是根據傳導方式的不同來區分干擾和信號，而非頻率的差別。因此有必要先了解共模和差模這兩種傳導方式。通常，基板上電氣電路中從某處流出的電流會通過負荷到達別的電路，經由基板上的其他路線流回來。（很多時候返回路線為基板的接地層）這即為差模流動方式。另一方面，雖然不存在明確的架線，但卻存在別的傳導線路。因基板上的各配線和作為基準的大地之間會產生微弱的寄生電容，因此形成由大地流出再由相反方向向大地折回的傳導路線。這就叫共模。
