1、什么場景？什么電容會產生電容聲或者說是電容嘯叫？
2、電容聲和電流聲究竟有什么差別？
1、電容嘯叫的原理
2、電容嘯叫的評估方法
3、嘯叫的應對策略
為什么會產生電容嘯叫

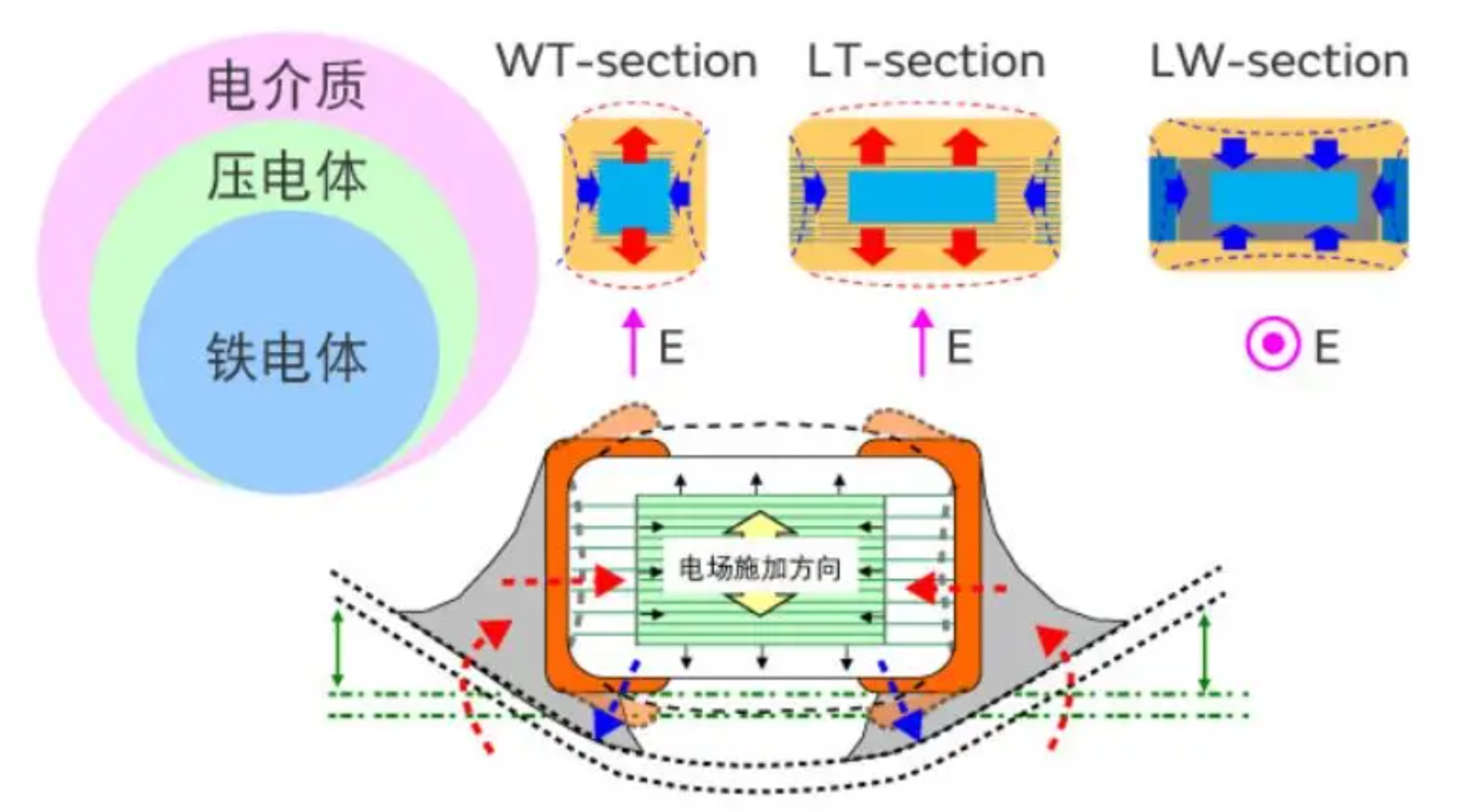

一旦交流電場被施加在高介電常數材料的電容器上，電容器變形振動，使基板振蕩，該振蕩周期成為可聽領域的頻帶（20Hz～20kHz）時，電容器產生的嘯叫就成為“刺耳的聲音”。
上面所描述的就是所謂的壓電效應，壓電效應包括正壓電效應和逆壓電效應，正壓電效應就是某些材料在外力作用下產生電荷，逆壓電效應就是物體在外加電壓下會產生形變。

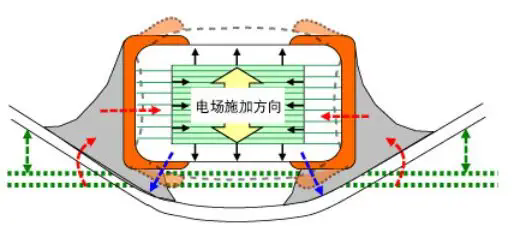

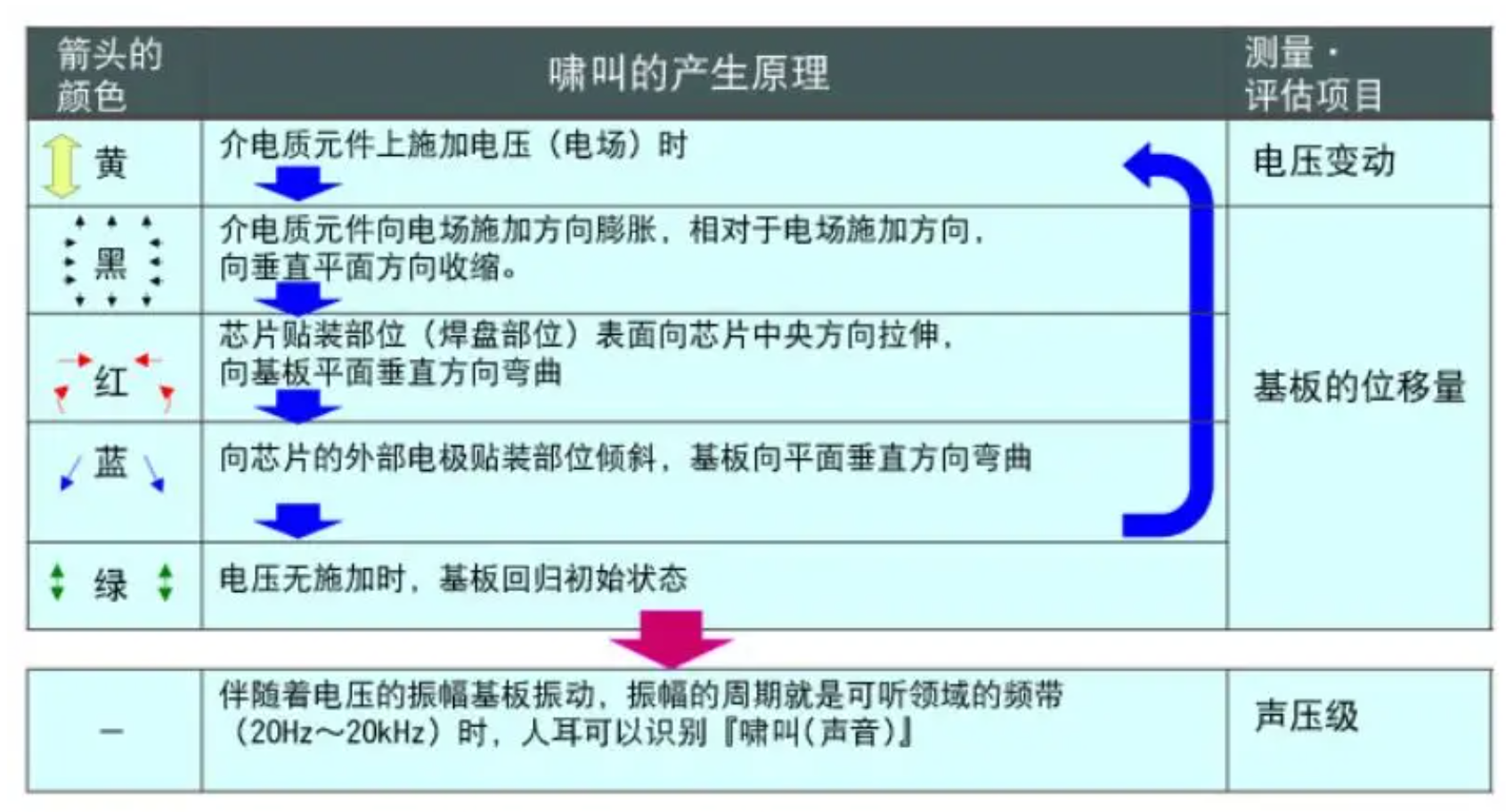

因?yàn)閴弘娦?yīng)和逆壓電效應，才會導致MLCC電容產生了電容嘯叫。對多層陶瓷電容（MLCC）來說，電容器上使用的鐵電體必須具有壓電性，在存在電場時，發生失真，由于芯片膨脹和收縮，產生了嘯叫，具體總結如下表。
如何評估電容嘯叫
上述講了電容嘯叫產生的原因，現在我們討論一下怎么去評估電容嘯叫。

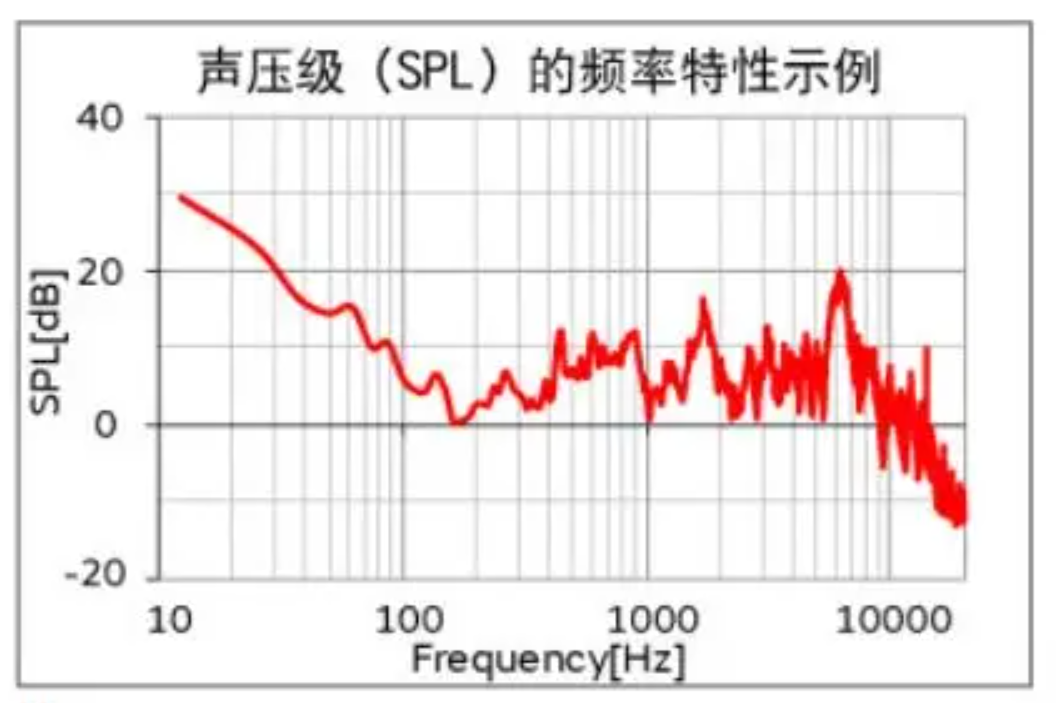

（1）聲壓級測試——通過測量聲壓級，量化嘯叫
在電波暗箱中使得測量物體處于工作狀態，通過話筒，用聲壓計測量，同時可以使用FET分析頻率特性來評估和分析應對策略。

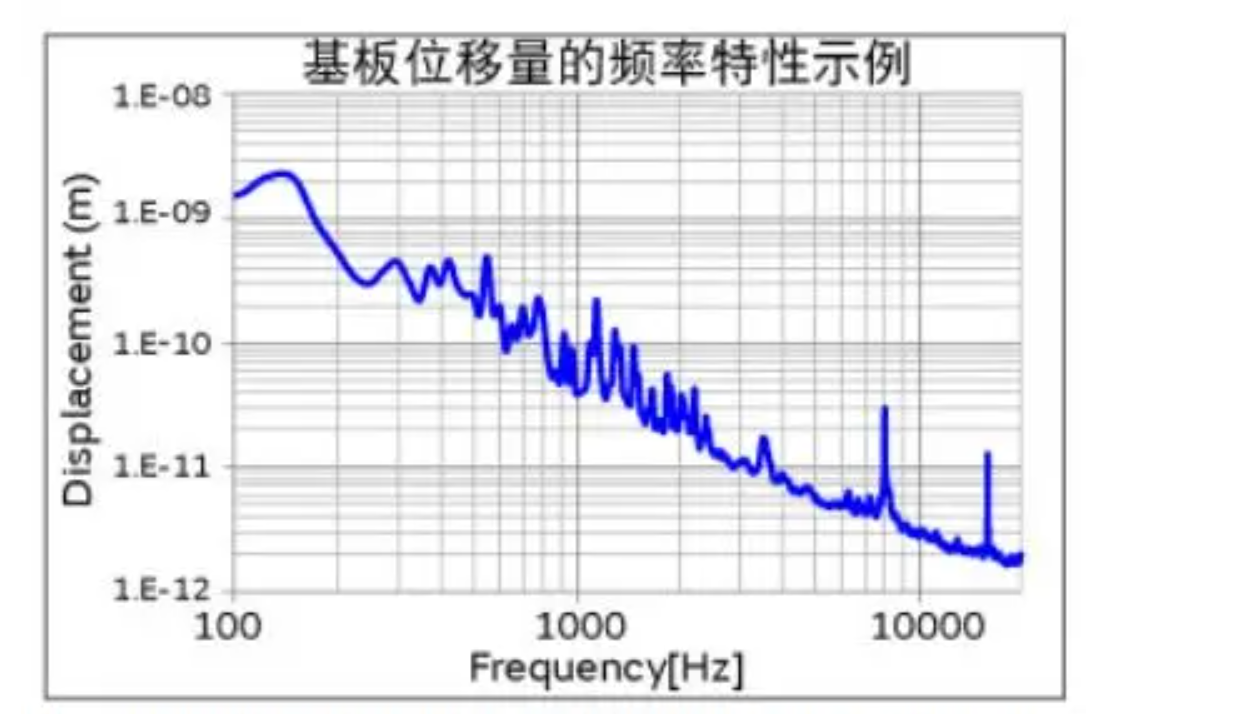

（2）基板的位移測量
通過測量基本的位移量，可確認電容器使得基板振蕩。
使得測量物體處于工作的狀態下，激光照在基板上，檢測出基板的位移量。
那么怎么通過位移量判斷嘯叫原因呢？如下圖所示，當電容嘯叫時，基板的位移量和聲壓級是一起升高的，從而可以判斷得出。

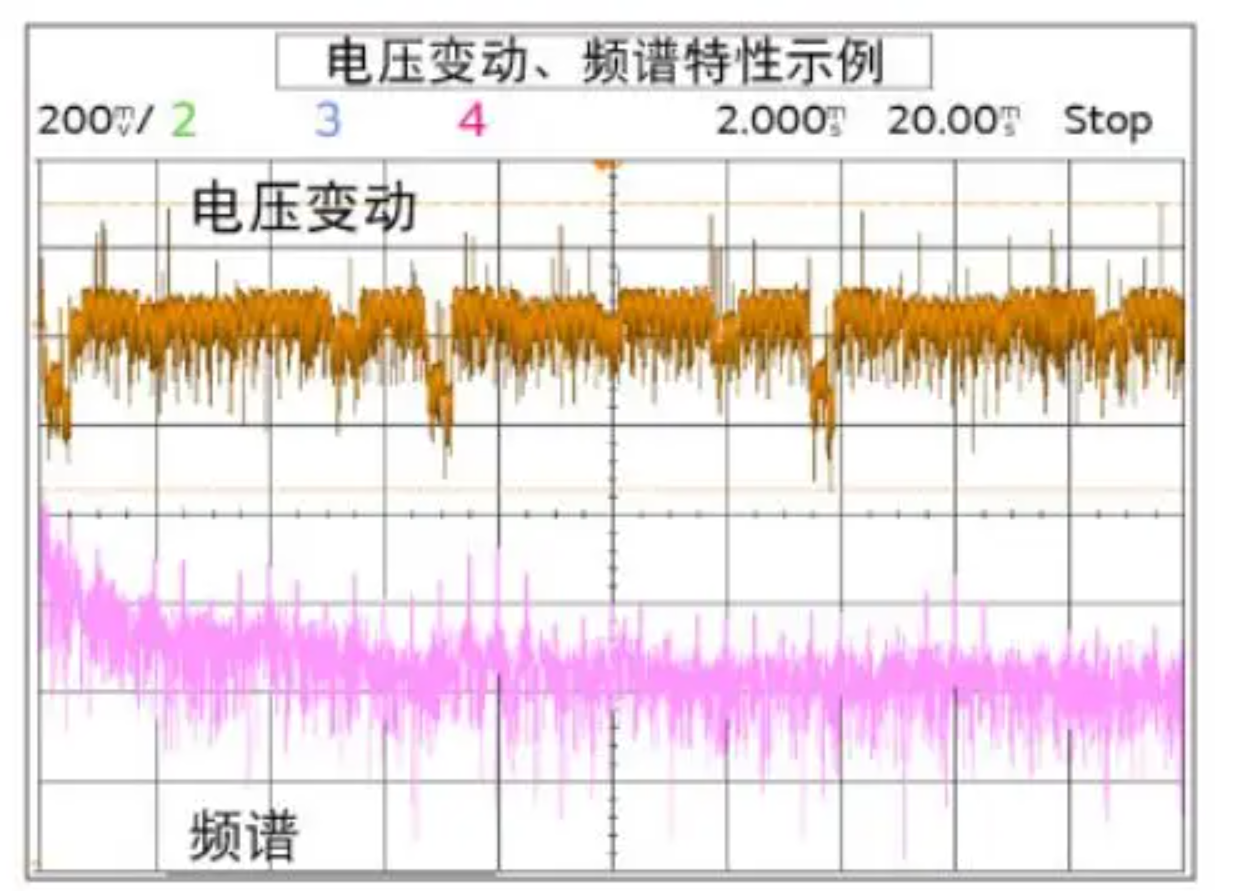

（3）電容電壓變動測量
通過測量電容器兩端的電壓變動，可以判斷該電容是否是產生嘯叫的原因。
判斷的方法主要是當測量物體處于工作狀態下時，根據電容電壓的波形判斷是否有可聽領域（20-20000Hz）的頻率的紋波電壓施加到電容上。
可以同位移量判斷方法一樣，進一步確認是否是由該電容產生電容聲，電容器兩端的電壓變動頻譜和聲壓級頻譜一樣，從而確認嘯叫原因。
//哪個模塊容易產生電容嘯叫//
一般來說，在PC或者手機平臺電源DC-DC的一次側是最容易產生電容嘯叫的，在此模塊電容多，PC上電路的電壓也高，使用的電容介電常數也高，電壓更容易變動，介電體受到電場時的膨脹收縮也較大，綜上會更容易產生電容嘯叫。
應對策略

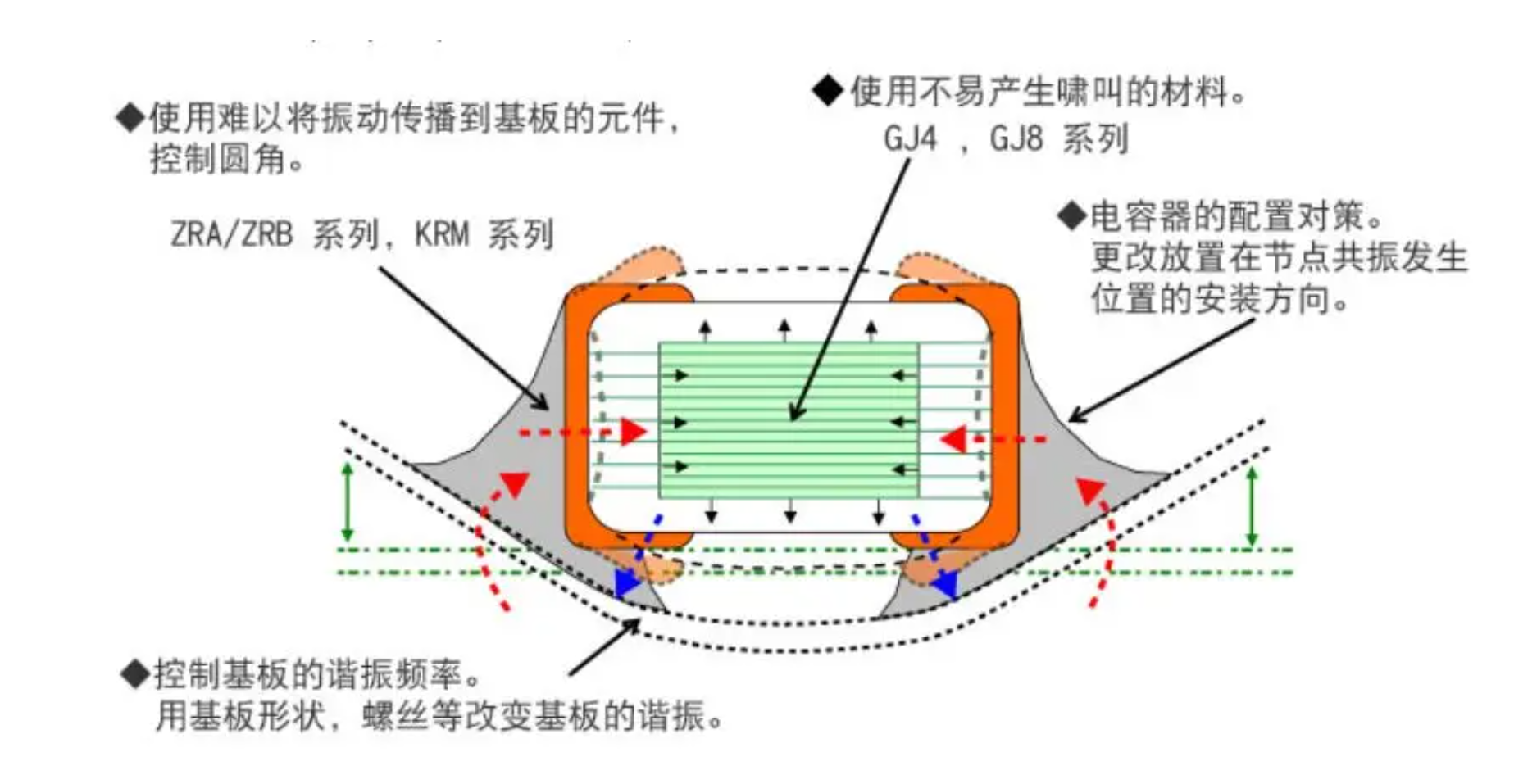

在解決電容嘯叫問題時，如上圖所示，有四點：
1、使用難以將振動傳播到基板的原件，控制圓角；
2、使用不易產生嘯叫的電容材料；
3、控制基板的諧振頻率，用基板形狀、螺絲等改變基板的諧振；
4、更改安裝方向，消除共振。
2、電容聲和電流聲究竟有什么差別？
1、電容嘯叫的原理
2、電容嘯叫的評估方法
3、嘯叫的應對策略
為什么會產生電容嘯叫一旦交流電場被施加在高介電常數材料的電容器上，電容器變形振動，使基板振蕩，該振蕩周期成為可聽領域的頻帶（20Hz～20kHz）時，電容器產生的嘯叫就成為“刺耳的聲音”。
上面所描述的就是所謂的壓電效應，壓電效應包括正壓電效應和逆壓電效應，正壓電效應就是某些材料在外力作用下產生電荷，逆壓電效應就是物體在外加電壓下會產生形變。
因?yàn)閴弘娦?yīng)和逆壓電效應，才會導致MLCC電容產生了電容嘯叫。對多層陶瓷電容（MLCC）來說，電容器上使用的鐵電體必須具有壓電性，在存在電場時，發生失真，由于芯片膨脹和收縮，產生了嘯叫，具體總結如下表。
如何評估電容嘯叫
上述講了電容嘯叫產生的原因，現在我們討論一下怎么去評估電容嘯叫。
（1）聲壓級測試——通過測量聲壓級，量化嘯叫
在電波暗箱中使得測量物體處于工作狀態，通過話筒，用聲壓計測量，同時可以使用FET分析頻率特性來評估和分析應對策略。
（2）基板的位移測量
通過測量基本的位移量，可確認電容器使得基板振蕩。
使得測量物體處于工作的狀態下，激光照在基板上，檢測出基板的位移量。
那么怎么通過位移量判斷嘯叫原因呢？如下圖所示，當電容嘯叫時，基板的位移量和聲壓級是一起升高的，從而可以判斷得出。
（3）電容電壓變動測量
通過測量電容器兩端的電壓變動，可以判斷該電容是否是產生嘯叫的原因。
判斷的方法主要是當測量物體處于工作狀態下時，根據電容電壓的波形判斷是否有可聽領域（20-20000Hz）的頻率的紋波電壓施加到電容上。
可以同位移量判斷方法一樣，進一步確認是否是由該電容產生電容聲，電容器兩端的電壓變動頻譜和聲壓級頻譜一樣，從而確認嘯叫原因。
//哪個模塊容易產生電容嘯叫//
一般來說，在PC或者手機平臺電源DC-DC的一次側是最容易產生電容嘯叫的，在此模塊電容多，PC上電路的電壓也高，使用的電容介電常數也高，電壓更容易變動，介電體受到電場時的膨脹收縮也較大，綜上會更容易產生電容嘯叫。
應對策略
在解決電容嘯叫問題時，如上圖所示，有四點：
1、使用難以將振動傳播到基板的原件，控制圓角；
2、使用不易產生嘯叫的電容材料；
3、控制基板的諧振頻率，用基板形狀、螺絲等改變基板的諧振；
4、更改安裝方向，消除共振。
