村田|MURATA|村田DC-DC轉換器村田首款內置分割比例自動切換功能的降壓DC-DC電荷泵IC實現商品化。
株式會社村田制作所開發了村田首款內置分割比例自動切換功能的降壓DC-DC電荷泵IC“FlexiCPTM系列（PE25203）”。該產品已開始批量生產。
近年來的筆記本電腦市場，隨著處理器功耗的改善，顯示器等周邊設備的功率損耗比例呈增加趨勢。當下，顯示器所需的驅動電壓是由安裝了處理器的主板生成的，而與此同時也面臨著顯示器與主板之間的連接器和電纜產生的銅損耗問題。為此，需要一種可在顯示器內將電池電壓直接轉換為電壓的薄型且高效率的直流-直流(DC-DC)轉換器。
在此背景下，村田開發了“FlexiCPTM系列PE25203”，其內置了根據電池電壓自動切換分割比例的功能，并實現了高度1mm以下的99%峰值轉換效率。
“FlexiCPTM系列（PE25203）”基于村田自主研發的實質無損開關電容器架構1，將3芯/２芯電池電壓進行3分割或2分割，對1芯輸入構成的系統，以99%的峰值轉換效率提供電力。此分割比例擁有根據電池電壓自動切換的功能，防止在低輸入電壓事件時后段設備停止運行。此外，通過采用交錯方式2還實現了極低的輸入輸出紋波3性能。
注釋：
1. 開關電容器架構：由電容器和半導體開關構成的電壓轉換電路。
2. 交錯方式：讓并聯配置的相同電路網依次工作而不會重復的電路方式。
3. 輸出紋波：疊加在直流電壓上的交流電壓分量。
到目前為止，對于筆記本電腦內的中間總線電壓，雖然采用了傳統的降壓轉換器方式，但無法滿足薄型、高效率的要求，電源設計者不得不將其安裝在主板上。實現了薄型高效率的“FlexiCPTM系列（PE25203）”，通過將電池電壓輸入到顯示器內部，可大幅降低銅損耗。此外，分割比例自動切換功能還提高了動作穩定性，為用戶提供舒適的電腦運行環境。

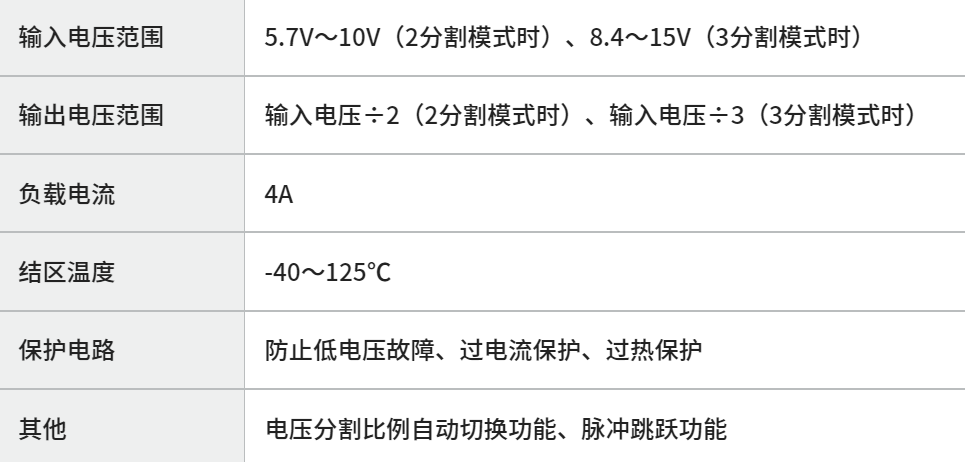

村田|MURATA|村田DC-DC轉換器產品規格
村田|MURATA|村田DC-DC轉換器產品特點：
1.以99%的峰值效率提供最大4A的輸出電流；
2.采用交錯方式，實現了極低的輸入輸出紋波和噪聲特性；
3.電壓分割比例（3分割、2分割）自動切換功能；
4.通過脈沖跳躍功能改善輕負荷效率；
5.內置FET開關。
村田|MURATA|村田DC-DC轉換器主要應用：

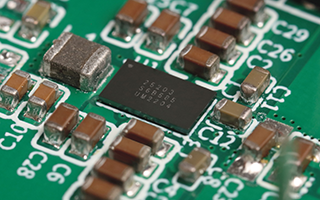

本產品采用WLCSP封裝，主要用途是筆記本電腦、LCD顯示器、其他2芯/3芯電池構成的移動設備。
本產品已開始提供樣品。有關評估套件和批量訂單，歡迎咨詢深圳宸遠科技|村田授權代理商|型號齊全|常備庫存|質量保證|交期快
本文內容來源于Murata村田中國官方微信公眾號。
