【第5講 陶瓷電容器具備哪些種類？】

村田電容用途多種多樣，它在不同的電路中發揮不同功能。

典型的陶瓷電容器用途分為4種，分別為耦合、去耦合、平滑、濾波器。以下將對此進行詳細說明。

<耦合>

村田電容用于耦合功能時，其直流成分將不通過而僅通過其交流成分的這一特性得以充分發揮，在需要從直流+交流成分中分離出交流成分時使用。

由于電路上的晶體管及IC等有源元件的工作條件各不相同，因此，需要對每個電路進行理想的工作條件設置后再分離出需要的交流信號。

所謂耦合，即在電路間進行結合的意思。如其字面含義，通過耦合電容器可在電路間進行結合使用。

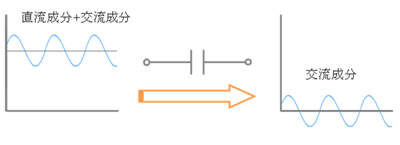

圖1　耦合用電容器

<去耦合>

電路上的電源線中存在電容及電感成分，由于其產生的影響，一旦電源線的電壓波動較大，則電路的工作將會變得極不穩定。極端情況下，電源波動將會在信號線上重疊從而產生錯誤信號。

因此，為了將電源處流入的干擾引至接地部分，且針對IC等元件負載電流的急劇變化持續提供穩定電流，將使用去耦合電容器。

如圖2所示，即使在干擾重疊的狀態下，通過去耦合電容器，也可將干擾引至接地部分。

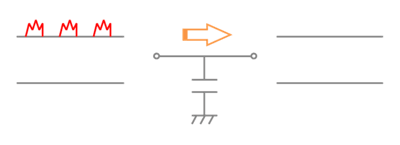

圖2　去耦合用電容器

<平滑用>

平滑用電容器用于抑制整流后電源電路上產生的脈沖，平滑信號，以使其更接近于直流。

整流后若插入平滑用電容器，則可在高電壓時在電容器中蓄電，低電壓時放電，從而有效抑制電壓波動。

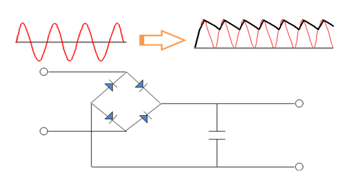

圖3　平滑用電容器

<濾波器>

通過組合電容器、電阻及電感器，可制作僅通過特定頻率信號的濾波器。

濾波器分為僅取出低頻成分的低旁路濾波器及僅取出高頻成分的高旁路濾波器，可根據所需頻率分別使用。
